8進8出的HDMI無縫拼接矩陣-碧云祥

支持無縫切換；支持畫面拼接功能；

支持輸入音頻加嵌，輸出音頻解嵌；

支持高清分辨率3840x2160@30HZ輸入輸出；

在線咨詢

全國熱線

400-8778-321

產品介紹Product introduction

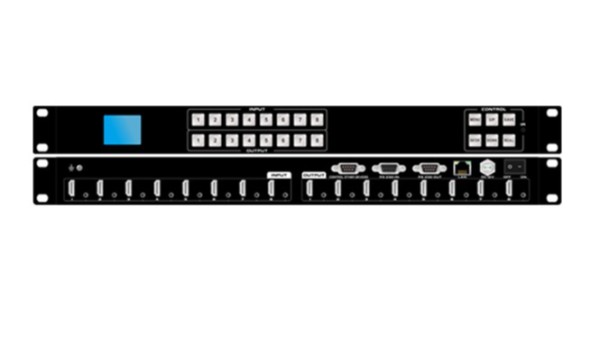

8進8出HDMI無縫拼接矩陣是一款HDMI4K無縫拼接矩陣設備，具備卓越的圖像處理能力。該設備支持4K@30及以下分辨率的輸入輸出，確保畫面清晰流暢。其輸入端口均支持4路模擬音頻加嵌功能，輸出端口同樣支持4路音頻解嵌，滿足多樣化的音視頻需求。該矩陣支持任意數量的輸出矩形拼接，提供靈活的畫面布局方案。設備配備多種控制方式，包括直觀的前面板按鍵操作，所有操作狀態和提示信息均可實時顯示在前面板LED屏幕上。此外，還支持紅外遙控、串口、WEB和TCP/IP等多種控制方式，為用戶提供便捷的操作體驗。。

本矩陣主要應用于高清可視會議、廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場所。

配套設備

SVM-MANAGER-800A-4K30
SVM-MANAGER-800A-4K30

產品特性Product characteristics

01

1U標準式設計
02

支持高清分辨率3840*2160@30Hz輸入輸出
03

支持無縫切換、畫面拼接功能
04

持前面板按鍵切換、紅外遙控、 WEB 界面、 RS232 串口、網口 TCP/IP 鏈接指令控制
05

支持輸入HDMI音頻加嵌，輸出HDMI音頻解嵌
06

支持WEB網頁人機交互控制狀態檢測
07

支持遠程在線網口升級設備固件；

產品規格Product specifications

型號	SMS-MANAGER-800P
描述	8進8出HDMI無縫拼接矩陣
輸入	8×HDMI、8X3.5mm、1XRJ45（控制）、1XRS232
輸出	8×HDMI、8X3.5mm、2XRS232
分辨率	480i, 576i, 480p, 576p, 720p, 1080i, 1080p@24/30/50/60Hz,1080P3D@60Hz 4K@30Hz
控制方式	前面按鍵、RS232、LAN、APP、紅外遙控
尺寸	440 mm (W)×279 mm (D)×44 mm (H)
電源	AC:110V-240V 50/60Hz DC:12V3A
功耗	≤23W
工作溫度	0 oC~40 oC/32 oF~104 oF
儲存溫度	?20 oC~60 oC/?4 oF~140 oF
